하이브리드 본딩(Hybrid Bonding) 완전정복 — AI 칩을 쌓아 올리는 '무범프' 혁명

하이브리드 본딩(Hybrid Bonding) 완전정복 — AI 칩을 쌓아 올리는 '무범프' 혁명

AI 시대, 반도체는 더 이상 옆으로 넓히지 않고 위로 쌓는다. 그 적층(스태킹)의 최전선에 있는 기술이 **하이브리드 본딩(hybrid bonding)**이다. HBM4, TSMC SoIC, 인텔 Foveros Direct, AMD 3D V-캐시 — 요즘 나오는 최첨단 칩은 죄다 이 기술로 붙는다. 오늘은 이걸 기술적으로 깊게 파면서, 반도체 실무·면접에 나오는 영어 용어까지 한 번에 잡아보자.



🔑 한 문장 정의

Hybrid bonding directly joins copper pads to copper pads (Cu-Cu) and dielectric to dielectric — without any solder bumps.
하이브리드 본딩은 솔더 범프 없이 구리 패드끼리(Cu-Cu), 그리고 유전체끼리를 직접 접합하는 기술이다.

핵심 키워드는 "bumpless(범프리스, 무범프)". 기존엔 두 칩 사이에 솔더 범프(solder bump) — 작은 땜납 공 — 를 녹여 붙였다. 하이브리드 본딩은 그 범프를 아예 없애고 구리를 원자 단위로 직접 붙인다.

📖 핵심 영어 용어 + 발음 (이것만 알면 반은 먹고 들어감)

용어발음뜻

hybrid bonding	하이브리드 본딩	혼성 접합 (구리+유전체 동시 접합)
copper-to-copper (Cu-Cu)	카퍼 투 카퍼	구리-구리 직접 접합
dielectric	다이일렉트릭	유전체 (절연층, 보통 SiO₂·SiCN)
bump / bumpless	범프 / 범프리스	범프 / 무(無)범프
pitch	피치	배선 간격 (좁을수록 고밀도)
planarization (CMP)	플레이너라이제이션	평탄화 (화학적 기계 연마)
anneal / annealing	어닐 / 어닐링	(열처리) 어닐링
overlay / alignment	오버레이 / 얼라인먼트	정렬 정밀도
void	보이드	(접합 결함) 빈 공간·기포
wafer / die	웨이퍼 / 다이	웨이퍼 / 낱개 칩
TSV	티에스브이	Through-Silicon Via, 실리콘 관통 전극

⚙️ 어떻게 붙이나 — 공정 3단계 (기술 핵심)

① CMP 평탄화 (Planarization)
유전체(SiO₂) 안에 구리 패드를 전기도금(electroplating)한 뒤, CMP로 표면을 나노미터 수준으로 매끈하게 간다. 이때 구리 패드를 유전체보다 약 5nm 낮게(recessed) 파놓는 게 핵심 트릭이다. 왜? 다음 단계에서 유전체끼리 먼저 붙어야 하니까, 구리가 튀어나와 방해하면 안 되기 때문.

The copper pads are recessed about 5nm below the dielectric surface.

② 상온 접합 (Room-temperature bonding)
두 웨이퍼를 **플라즈마로 활성화(plasma activation)**한 뒤 맞대면, 상온에서 유전체끼리 먼저 붙는다. 이때 작용하는 힘이 그 유명한 반데르발스 힘(van der Waals forces) → 이어서 **공유결합(Si-O-Si)**으로 단단해진다. 땜납처럼 고온에서 녹일 필요가 없다.

③ 어닐링 (Annealing, 150~400°C)
열을 가하면 구리가 **열팽창(CTE mismatch, 열팽창계수 차이)**으로 부풀어 오르며, 아까 5nm 파놨던 틈을 채우고 Cu-Cu 금속결합을 완성한다. 구리가 스스로 손을 뻗어 악수하는 셈이다.

During anneal, the copper expands and fills the gap, forming a Cu-Cu bond.

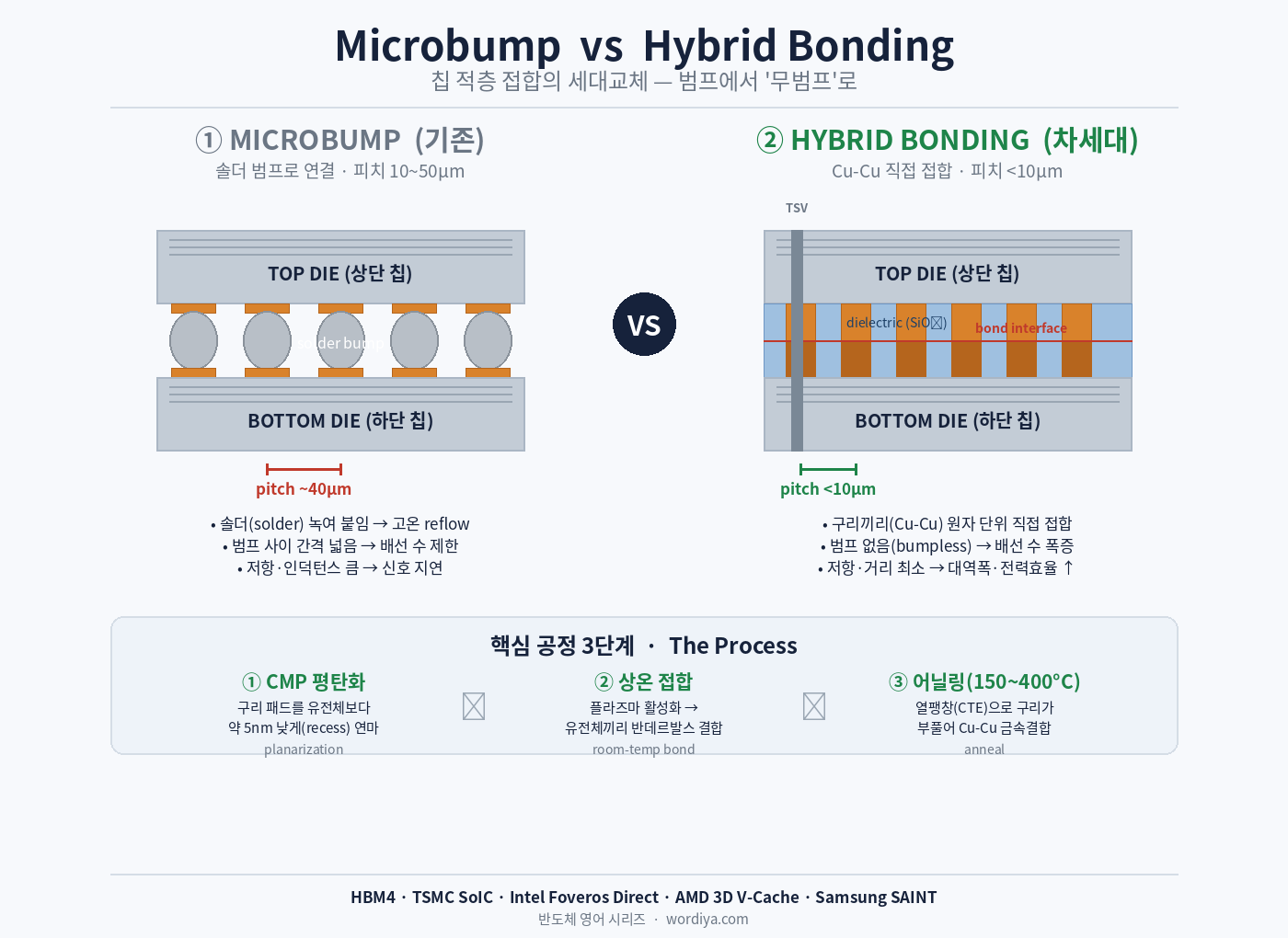

🆚 왜 기존 방식(마이크로범프)을 이기나

항목마이크로범프하이브리드 본딩

연결 방식	솔더 범프 (땜납)	Cu-Cu 직접
피치(pitch)	10~50μm	10μm 미만 (연구는 400nm까지)
배선 밀도	기준	최대 ~15배 (TSMC 6μm SoIC)
전기 특성	저항·인덕턴스 큼	저항·거리 최소 → 대역폭·전력효율 ↑
열처리	고온 reflow	상온 접합 + 저온 anneal

한마디로 더 촘촘하게, 더 짧게, 더 시원하게 붙는다. HBM4가 초당 수 테라바이트(multi-TB/s) 대역폭을 노리는 것도 이 촘촘함 덕분이다.

🔥 왜 이렇게 어려운가 (진짜 실력은 여기서)

• 구리 디싱/돌출 (dishing/protrusion): 패드가 5nm만 어긋나도 접합 실패. 피치가 좁아질수록 CMP 난이도 폭증.
• 정렬 (overlay): 서브마이크론 패드를 나노미터 오차로 맞춰야 함 (IMEC 150nm 오버레이 시연).
• 청정도 (cleanliness): 먼지 한 톨이 곧 보이드(void) → 수율 사망. 더 높은 클린룸 등급 필요.
• 열 예산 (thermal budget): 이미지 센서·저유전율(low-k) 층은 250°C 이상 못 견딤. 그래서 **나노트윈 구리(nanotwinned copper, <111> 배향)**를 써서 약 200°C에서 접합하는 연구가 뜨겁다.

🏭 누가 쓰나 (기업별)

• TSMC — SoIC (System on Integrated Chips): AMD 3D V-Cache(X3D)가 이걸로 붙는다.
• Intel — Foveros Direct: 범프 없이 연산 타일을 3D로 적층.
• Samsung — SAINT: 삼성의 3D 적층 프로그램.
• HBM4: 차세대 HBM이 die-to-die 접합에 하이브리드 본딩 도입 중 (16단 고단수부터 본격화).
• 장비: BESI(+Applied Materials)가 사실상 리더, Tokyo Electron이 대안. 장비 1대 ~$3M, CMP 공정 필수.

🌱 용어 어원으로 오래 기억하기 (영어 공부 보너스)

• anneal: 고대영어 * onǽlan* "불을 지피다(to set on fire)" → 금속을 불에 달궈 다스리다. 어닐링 = "불로 달래기".
• dielectric: dia-(가로질러) + electric → "전기가 가로질러 통하지 못하게 막는 것" = 절연체.
• planarize: planar(평평한, plane과 동족) + -ize → "평평하게 만들다".
• void: 라틴 vacuus(빈) → "비어 있는 것", vacuum(진공)과 형제.

📌 한 줄 결론

하이브리드 본딩은 "범프를 없애고 구리끼리 직접 악수시키는" 기술이다. 반도체가 위로 쌓이는 AI 시대, 이 접합 기술이 곧 대역폭이고 성능이다.

📎 실무·면접 영어 포인트

• "This chip uses hybrid bonding for die-to-die interconnection." (이 칩은 다이 간 연결에 하이브리드 본딩을 씁니다.)
• "Bumpless bonding reduces resistance and improves bandwidth." (무범프 접합은 저항을 낮추고 대역폭을 높입니다.)
• "The key challenge is overlay accuracy and void-free bonding." (핵심 난제는 정렬 정밀도와 무결함 접합입니다.)
